TP 3 : Mise en application des volumes, variables d’environnement et réseaux#

TP

1. Construction des images Docker#

Au cours de cette formation, nous allons travailler avec le code source d’une application web d’entraînement qui a déjà été développé. Cette application est composée d’un backend et d’un frontend : gitlab.com/groupomania/express-ts et gitlab.com/groupomania/vue3-ts.

1.1. Récupération du code#

Nous avons déjà utilisé le backend au TP précédent. Pour mettre à jour le code et obtenir la dernière version du Dockerfile, exécutez les commandes suivantes :

git stash
git pull

Pour le frontend, il faut le récupérer via les commandes suivantes :

git clone https://gitlab.com/groupomania/vue3-ts
cd vue3-ts

1.2. Construction des images#

Construire les images ainsi :

# Backend (express-ts)
docker build -t grp-api .

# Frontend (vue3-ts)
docker build -t grp-front .

2. Conception du déploiement#

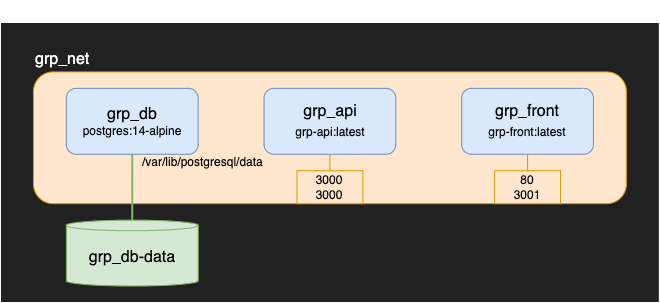

Nous allons construire pas à pas l’architecture suivante :

Cette architecture représente l’ensemble du projet groupomania. Elle est composée d’un réseau, d’un volume et de trois conteneurs :

  • Le réseau grp_net de type bridge qui permettra à tous les éléments du projet d’interagir ensemble

  • Le volume nommé grp_db-data, qui sera monté à l’emplacement /var/lib/postgresql/data du système de fichiers du conteneur de la base de données

  • Le conteneur de base de données grp_db, construit à partir de l’image postgres:14-alpine, avec les variables d’environnement suivantes :

    • POSTGRES_USER = admin → Identifiant de la base

    • POSTGRES_PASSWORD = password → Mot de passe de la base

    • POSTGRES_DB = grp → Nom de la base

  • Le conteneur du backend grp_api construit avec l’image grp-api:latest construite précédemment, dont le port 3000 est publié sur l’hôte, avec les variables d’environnement suivantes :

    • NODE_ENV = development → Environnement

    • DATABASE_URL = postgresql://admin:password@grp_db:5432/grp?schema=public → Informations de connexion à la base de données

    • SECRET_KEY = s3cr3t → Clé secrète pour la sécurisation de l’API

  • Le conteneur du frontend grp_front construit avec l’image grp-front:latest construite précédemment, dont le port 3001 est publié sur l’hôte.

Note

Prenez un instant pour réfléchir à la mise en œuvre par vous-même avant de passer à la partie suivante. Si vous vous sentez à l’aise, vous pouvez essayer de faire sans la partie 3.

3. Mise en œuvre#

On commence par créer le volume et le réseau :

docker volume create grp_db-data
docker network create grp_net

On passe ensuite à la création de la base de données :

docker run -d -v grp_db-data:/var/lib/postgresql/data \
  --network grp_net \
  --name grp_db \
  -e POSTGRES_USER="admin" \
  -e POSTGRES_PASSWORD="password" \
  -e POSTGRES_DB="grp" \
  postgres:14-alpine

Maintenant, on crée le conteneur du backend :

docker run -d --network grp_net \
  --name grp_api \
  -p 3000:3000 \
  -e NODE_ENV="development" \
  -e DATABASE_URL="postgresql://admin:password@grp_db:5432/grp?schema=public" \
  -e SECRET_KEY="s3cr3t" \
  grp-api

Puis le conteneur du frontend :

docker run -d --network grp_net \
  --name grp_front \
  -p 3001:80 \
  grp-front

L’interface utilisateur est maintenant disponible à l’URL localhost:3001.

Créer un compte et se connecter pour valider le bon fonctionnement de l’infrastructure.

BONUS#

Visualisation des données dans la base#

On peut ajouter un conteneur de visualisation pour explorer la base de données :

docker run -d --network grp_net \
  --name grp_db-visu \
  -p 5555:5555 \
  -e NODE_ENV="development" \
  -e DATABASE_URL="postgresql://admin:password@grp_db:5432/grp?schema=public" \
  -e SECRET_KEY="s3cr3t" \
  grp-api \
  yarn run db:studio

Maintenant, en accédant à localhost:5555, on pourra suivre l’évolution des données dans la base.

Réflexion#

Avertissement

Cette question nécessite une bonne compréhension du fonctionnement d’une application web frontend/backend en JavaScript

Que se passerait-il si le conteneur grp_front n’était pas dans le réseau grp_net ? Est-ce souhaitable ?
